6.2.1 המרה מכוכב למשולש
(Converting star to triangle)
מטעמי נוחות בלבד, אפשר גם לבצע המרה מכוכב למשולש באותו מעגל. במעגל שבאיור 6.3 יש שני כוכבים (ימני ושמאלי), לצורך פישוט המעגל נמיר כוכב אחד בלבד – נבחר בכוכב השמאלי.

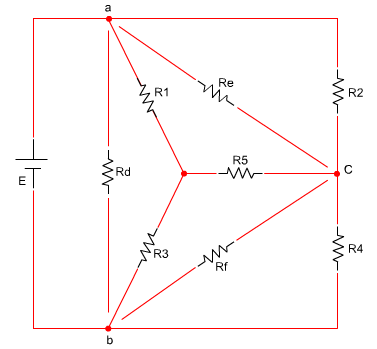

איור 6.4
את נגדי המשולש החדשים אפשר לחשב כך:
6.56.6
6.7
כלומר, הנגד במשולש מתקבל על ידי סכום כל מכפלות נגדי הכוכב, לחלק לנגד בכוכב שמול הנגד המחושב במשולש.
כעת נסרטט את המעגל החדש כשנגדי המשולש יחליפו את נגדי הכוכב כמתואר באיור 6.5:

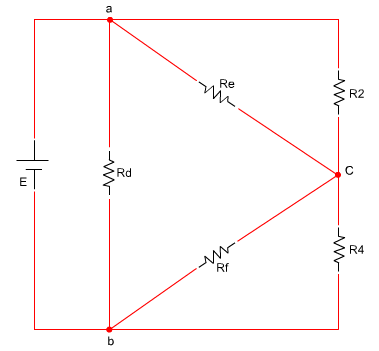

איור 6.5
אפשר לראות שבמעגל זה אכן אפשר לפשט את חישוב ההתנגדות השקולה ש"רואה" מקור המתח. כלומר, שלא כבמעגל המקורי, אפשר למצוא בו קבוצת נגדים בחיבור טורי או מקבילי.
חשוב לציין שהפוטנציאל בנקודות השונות a,b ו- c זהה בשני המעגלים (לפני ההמרה ואחרי ההמרה).
