תרגול
תרגיל דוגמה 8

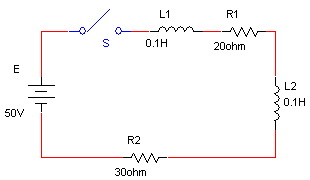

נתון המעגל שבאיור 9.18.המתג S מנותק במשך זמן רב וברגע t=0 סוגרים את המתג.
איור 9.18
חשבו:
א. את הזרם במעגל כעבור 5msec מרגע סגירת המפסק;
ב. את הזרם המרבי במעגל;
ג. כעבור כמה זמן מרגע סגירת המפסק הזרם מגיע לערכו המרבי?
ד. את המתח על הדקי הסליל L2 כעבור 20msec מרגע סגירת המפסק.
פתרון תרגיל דוגמה 8
ראשית נצמצם את רכיבי המעגל לקבלת מעגל טורי פשוט - איור 9.19.
הערה: חישוב השראות שקולה מתבצע כמו חישוב התנגדות שקולה.

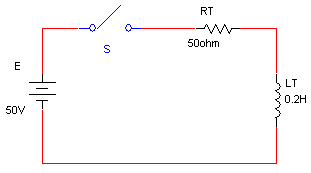

איור 9.19
נחשב את קבוע הזמן במעגל:
א. את הזרם במהלך טעינת הסליל השקול אפשר לחשב באמצעות משוואת הדפקים:
ב. כאמור, עם סיום טעינת הסליל מהווה קצר ולכן הזרם במעגל מרבי. עצמת הזרם המרבית במעגל:
ג. טעינת הסליל מסתיימת כעבור 5 פרקי קבועי זמן, לכן:
ד. כעבור 20msec הסלילים מהווים קצר ולכן המתח עליהם שווה 0 וולט.
