קורס בתורת החשמל מאת יוסי יאשי

10.2.1.1 חישוב הספק ממוצע בעבור אותות שאינם מחזוריים

• (Calculating average power for non-cyclic signals)




  נציג שני אותות שאינם מחזוריים - איורים 10.14.1 ו- 10.14.2.







  איור 10.14.1

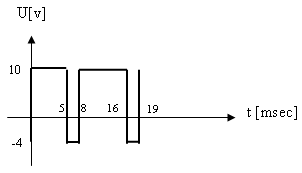

  איור 10.14.2




  את ההספק הממוצע בעבור כל אחד מן האותות אפשר לחשב בשתי דרכים:

  דרך ראשונה - נוסחה לחישוב הספק ממוצע










  אפשר לתאר כל אחד מן האותות שהוצגו באיורים 10.14.1 ו- 10.14.2 כאותות עם מחזור אחד בלבד. באיור 10.14.1 זמן המחזור של האות הוא 20msec ובאיור 10.14.2 זמן המחזור של האות -  19msec.

  דרך שנייה-  חישוב ממוצע משוקלל

  באיור 10.14.1 אפשר לתאר את האות כשני מחזורים  בעלי אותו זמן מחזור (10msec כל מחזור) אך עם יחס מחזור שונה. במקרה זה אפשר לחשב את ההספק הממוצע של כל מחזור ולבצע ממוצע בין ההספקים לקבלת ההספק הממוצע הכולל של האות.










  באיור 10.14.2 אפשר לתאר את האות כשני מחזורים השונים בזמן המחזור שלהם (8msec  ו- 11msec). במקרה זה אפשר גם כן לחשב את ההספק הממוצע של כל מחזור, אך לשם קבלת ההספק הממוצע הכולל עלינו לבצע ממוצע משוקלל בין ההספקים של כל מחזור.










  כאשר בדוגמה שמופיעה באיור 10.14.2:
