תרגול
תרגיל דוגמה 1
נתון מעגל בזרם חילופין כמתואר באיור 11.4
איור 11.4
חשבו את עכבת המעגל וסרטטו משולש התנגדויות.
פתרון תרגיל דוגמה 1
נחשב תחילה את היגב הסליל:

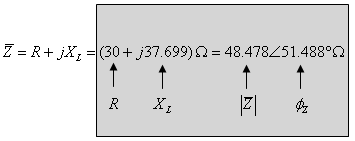

נציג את עכבת המעגל גם בצורה קרטזית וגם בצורה פולארית
חשבו את עכבת המעגל בדרך הטריגונומטרית (משוואות 11.2 ו- 11.3) - משולש ישר זווית והיווכחו בתוצאות.

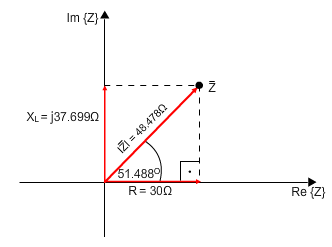

נסרטט משולש התנגדויות - איור 11.5:
איור 11.5
תרגיל דוגמה 2
במעגל שבאיור 11.6 המתח מקדים את הזרם ב- 30°. חשבו את גודל המשרן L.
איור 11.6
פתרון תרגיל דוגמה 2
המשפט "המתח מקדים את הזרם ב- 30°" מרמז על הפרש המופע בין המתח לזרם במעגל. העכבה היא שקובעת את הפרש המופע במעגל.
אם העכבה מכילה נגד וסליל (כמו בתרגיל זה) והפרש המופע בין המתח לזרם שווה 30°.
כלומר זווית העכבה
נסרטט משולש התנגדויות למעגל - איור 11.7:
איור 11.7
במשולש ישר זווית מתקיים:
את גודל המשרן נחשב באמצעות נוסחת היגב הסליל:
