11.7.3.1 העברת הספק מרבי לעומס במעגלי זרם חילופין
(Transferring maximal power to load in AC circuits)
בפרק 4 למדנו שעל העומס במעגלי זרם ישר, להיות שווה להתנגדות תבנין שהוא "רואה" כדי שיועבר אליו הספק מרבי.
במעגלי זרם חילופין קיימים כמה תנאים להעברת הספק מרבי לעומס, בהתאם לסוג העומס (נגד, סליל, קבל, עכבה) ובהתאם לסוג ההתנגדות שהעומס "רואה" (עכבת תבנין).

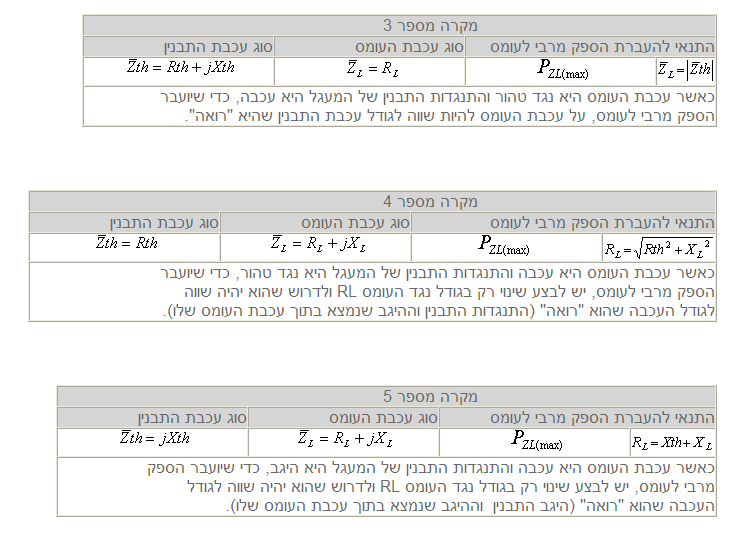

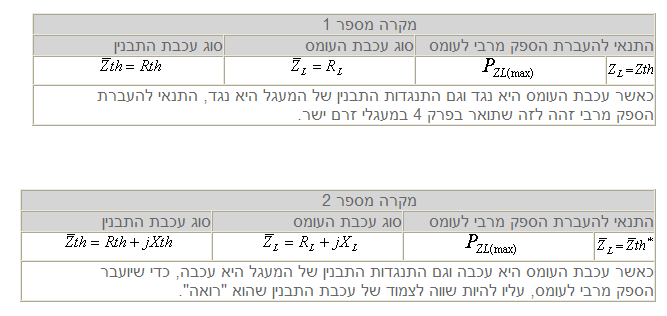

נסקור בפרק זה את חמשת המצבים האפשריים לקיום התנאי להעברת הספק מרבי לעומס במעגלי זרם חילופין. לשם כך נתבונן באיור 11.83 - מעגל תמורה (רשת תבנין) של רשת בזרם חילופין המזין עומס.
הערה:
הספק מרבי במעגלי זרם חילופין מתייחס להספק המתפתח בנגד בלבד שקיים בתוך עכבת העומס.
איור 11.83
למשל בתרגיל דוגמה 27 התקבל מעגל התבנין שבאיור 11.81.
איור 11.81
כדי שיועבר הספק מרבי לעכבה Z1 יש לקיים את התנאי:
