קורס בתורת החשמל מאת יוסי יאשי

תרגול

• תרגיל דוגמה 2

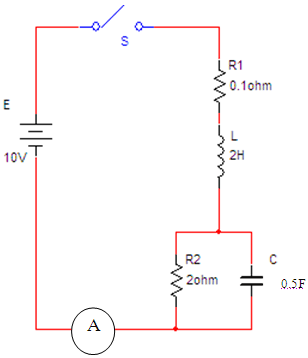

  נתון המעגל החשמלי שבאיור 15.8. ברגע t=0 סוגרים את המתג S.




  איור 15.8

  חשבו את:
  א. קריאת מד הזרם כעבור זמן רב;

  ב. קריאת מד הזרם כעבור 2 שניות מרגע סגירת המפסק.



  פתרון תרגיל דוגמה 2



  א. כעבור זמן רב הקבל הופך לנתק והסליל הופך לקצר. לכן עצמת הזרם המתקבלת במעגל:















  בשלב הראשוני נרשום את המשוואה האופיינית של המעגל:



  נכפול את הביטוי המקווקו גם מונה וגם מכנה ב- SC:



  נשווה את הביטוי לאפס ונקבל את המשוואה האופיינית של המעגל:



  נכפול את המשוואה ב-

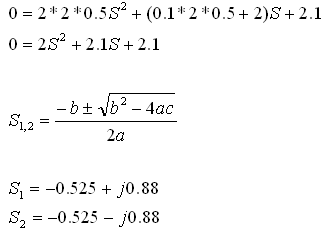

  נציב את ערכי הקבל, הסליל והנגד ונקבל משוואה ריבועית שלה שני שורשים (פתרונות):







  משוואת הזרם הכללית:





  הזרם במצב הסטטי (סיום תופעת המעבר) חושב בסעיף א:





  חישוב הזרם במצב הדינמי (עבור מעגל מסדר שני):





  נמצא את המקדמים A1 ו- A2 בעזרת תנאי התחלה במשוואת הזרם הכללית. בעבור t=0 הזרם במעגל שווה לאפס (הסליל נתק והקבל קצר):







  כדי למצוא את ערכי הפרמטרים A1 ו- A2 ניעזר בעוד תנאי התחלה:

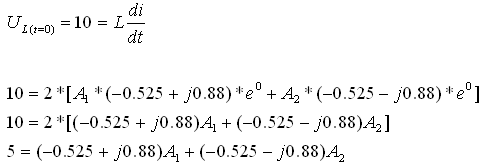

  ברגע t=0 כל מתח המקור מופיע על הסליל כי הוא מהווה נתק, ואילו הקבל מהוה קצר. לכן:

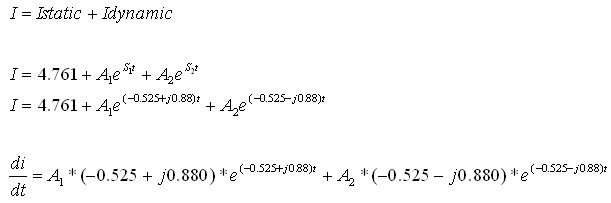

  נגזור את משוואת הזרם הכללית:





  נציב t=0 וניעזר בביטוי:



  ידוע ש-כלומר

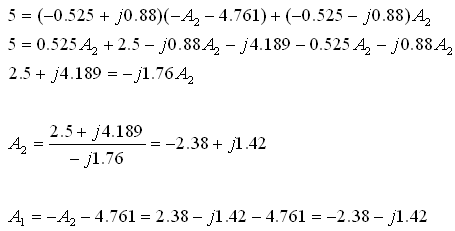

  נציב ונקבל:

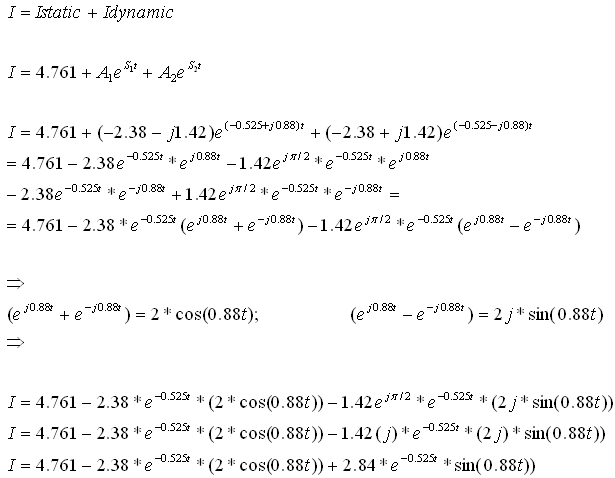

  נרשום את משוואת הזרם הכללית:

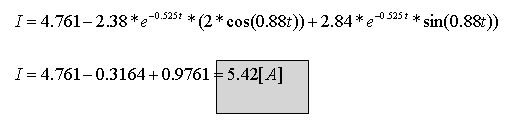

  נבדוק מהי עצמת הזרם ברגע t=2sec:












                                                                      סוף פרק 15
