תרגול
תרגיל דוגמה 23
עומס של 20Ω מחובר באמצעות זוג מוליכים, למקור מתח ישר של 120V.
המוליכים עשויים נחושת, בעלי קוטר של 3 מ"מ ואורכם יחד 600 מטר.
הערה: ההתנגדות הסגולית של נחושת
חשבו את:
א. הזרם שמספק מקור המתח.
ב. נצילות המעגל.
פתרון תרגיל דוגמה 23א. ראשית נחשב את התנגדותם הכוללת של זוג המוליכים )Tr):
נחשב את שטח החתך, באמצעות קוטר המוליך הנתון בשאלה:
ההתנגדות השקולה ש"רואה" מקור המתח:
ב. על פי הגדרת הנצילות – היחס בין ההספק המועיל לבין ההספק שמושקע:

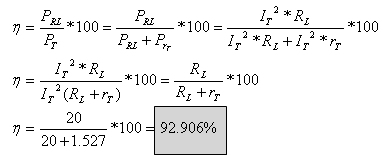

מאחר שהמעגל טורי, אפשר גם לחשב את הנצילות כך:
