קורס בתורת החשמל מאת יוסי יאשי

3.2 מעגלים מקביליים

• (Parallel Circuits)




  בחיבור נגדים במקביל יש שתי נקודות משותפות. קצה אחד של כל נגד נוגע זה בזה, וגם הקצה האחר של כל נגד נוגע זה בזה. הנקודות האלה יתוארו בהמשך כצמתים.

  מעגל חשמלי שבו כל הנגדים  מחוברים במקביל נקרא מעגל מקבילי.



  דוגמה למעגל מקבילי של שלושה נגדים מתואר באיור 3.1

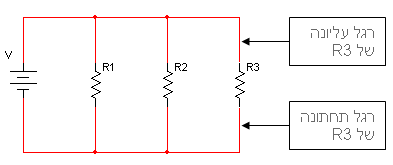

  איור 3.1

  אפשר לראות כי לכל שלושת הנגדים יש שתי נקודות משותפות. ההדק העליון של כל נגד משותף וכך גם ההדק התחתון. מאחר ששלושת הנגדים הם כל נגדי המעגל, מדובר במעגל מקבילי.

  באיור 3.2 מובאת דוגמה למעגל שיש בו שלושה נגדים במקביל, אך הוא אינו מעגל מקבילי:

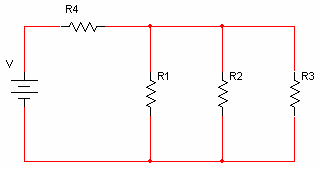

  איור 3.2




  אפשר לראות שהנגדים R1, R2, R3 מחוברים במקביל. הנגד R4 אינו מחובר במקביל אליהם, כיוון שרק ההדק הימני  שלו משותפת אתם (להדק השמאלי  "מפריע" מקור המתח).
