3.2.2 חיבור מפסק במעגל מקבילי
(Connecting a switch in a parallel circuit)
הצרכנים הניזונים מרשת החשמל הארצית מחוברים לרשת בחיבור מקבילי, כך שכל אחד מן הצרכנים מקבל את מתח הרשת ואינו תלוי בשאר הצרכנים (כמובן שמתח העבודה של מכשירי החשמל השונים המותאמים לרשת).
אפשר לחבר כל צרכן לרשת באמצעות מפסק. חיבור המפסק יכול להיות בעבור צרכן יחיד, בעבור קבוצת צרכנים ובעבור כל הצרכנים יחד.
נתון מעגל ובו 4 נורות המחוברות במקביל למקור מתח ישר

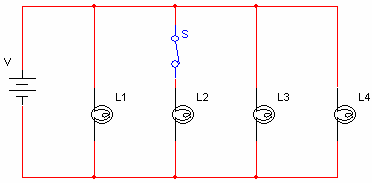

במעגל זה המפסק שולט על צרכן יחיד. כמובן שאפשר לחבר לכל נורה מפסק אישי משלה.
נתון מעגל ובו 4 מנורות המחוברות במקביל.

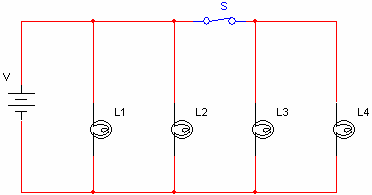

במעגל הזה המפסק שולט על קבוצת צרכנים.
נתון מעגל ובו 4 מנורות המחוברות במקביל.

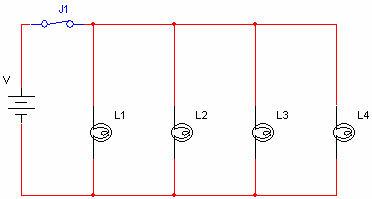

במעגל זה המפסק שולט על כל צרכני המעגל.
