4.2 מקורות זרם אידאליים ומעשיים
(Ideal and practical current sources)
מקור זרם אידיאלי, הוא סוג של מקור אנרגיה המספק למעגל זרם קבוע, ללא תלות בגודל התנגדות העומס שמחוברת אליו. באופן מעשי, הזרם שמסופק על ידי מקור הזרם, כן תלוי בגודל התנגדות העומס שיחובר אליו. מקור זרם זה נקרא מקור זרם מעשי.
לכל מקור זרם מעשי יש התנגדות פנימית r , המחוברת במקביל למקור עצמו (יש המתארים התנגדות זו באמצעות המוליכות של הנגד g).
סימול מקור זרם אידיאלי:
סימול מקור זרם מעשי:
הערה: Is מבטא את עצמת הזרם של מקור הזרם.
כיוונו של הזרם נקבע לפי כיוון החץ המצוי בתוך המקור. אפשר לראות במקור האידאלי, שגודל התנגדות העומס שתחובר למקור, לא ישנה את עצמת הזרם דרכו (הזרם דרכו יהיה קבוע בעצמה של Is).

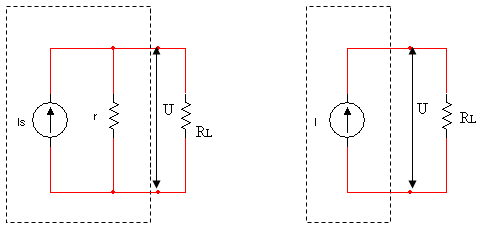

נחבר התנגדות עומס לכל אחד ממקורות המתח כמתואר באיור 4.7 ונעשה ביניהם השוואה:
מעגל א מעגל ב
איור 4.7התנגדות פנימית r / מוליכות פנימית g
את מקור הזרם האידאלי אפשר לסרטט גם עם מוליכות פנימית השווה לאפס (התנגדות פנימית r אינסופית), אך משום שאין לכך משמעות (נתק – לא זורם דרכו זרם), אפשר גם לא לסרטט את הנגד/המוליכות הפנימית.
נצילות המעגל
