4.3.2.1 תכונות החיבור המקבילי של תאים זהים
(Properties of parallel connection of identical cells)
א. כאמור, כשמקורות המתח זהים לא זורם זרם ביניהם. לכן המתח שמתקבל במוצא הסוללה השקולה שווה לכא"מ של תא יחיד:
הערות:
1. כלל זה אינו תקף לגבי תאים שאינם זהים המחוברים במקביל. חישוב למקרה מסוג זה נלמד בהמשך הקורס.
2. עבור n תאים זהים המחוברים במקביל, הכא"מ השקול אינו תלוי ב- n התאים. הוא תמיד יהיה שווה לכא"מ של תא יחיד!
ב. ההתנגדות הפנימית השקולה תחושב כנגדים המחוברים במקביל, על אף שאפשר לראות שהם אינם מחוברים כך ביניהם. טענה זו תוכח בהמשך הקורס.
(4.7)
הערה: בעבור n בתאים זהים המחוברים במקביל מתקיים:
(4.8)

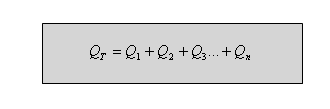

ג. לכל תא יש קיבול המסומן באות Q ונמדד ביחידות של "אמפר-שעה". כשמחברים עומס לסוללת התאים, זורם דרכו זרם שהוא סכום הזרמים דרך כל אחד מן התאים (קירכהוף לזרמים). כלומר הקיבול השקול שווה לסכום הקיבולים של כל התאים.
(4.9)
בעבור n תאים זהים המחוברים במקביל מתקיים:
(4.10)
בחיבור תאים זהים במקביל. ככל שיחוברו יותר תאים כך:
אפשר לראות שלחיבור מקבילי של תאים זהים יש גם יתרון בכך שאפשר להגדיל את הקיבול השקול ונצילות המעגל, אך חסרונו שהכא"מ אינו גדל.
