קורס בתורת החשמל מאת יוסי יאשי

תרגול

•


  תרגיל דוגמה 6

  חמישה עשר תאים זהים מחוברים במקביל זה לזה. נתוני כל תא יחיד :



  E=10V  ;    Q=2Ah



  אל סוללת תאים זו מחברים עומס הצורך W12 בנצילות של 80%.

  א.      סרטטו סוללה שקולה וציינו בה: rT, QT, ET

  ב.     חשבו את גודל העומס.

  ג.       חשבו את ההתנגדות פנימית של תא יחיד.

  ד.       חשבו את הזרם שעובר דרך תא יחיד.

  ה.     חשבו את ה הספק המתבזבז בתוך הסוללה השקולה.










  פתרון תרגיל דוגמה 6

  א.   נחשב את הפרמטרים השקולים של הסוללה:







  סרטוט הסוללה השקולה:





  ב.  על פי הגדרת הנצילות:










  כעת אפשר לחשב את הזרם שמספקת הסוללה:







  זרם זה עובר גם בעומס ולכן:







  ג.  נחשב כעת את ההתנגדות הפנימית השקולה (של המעגל הטורי – סוללה שקולה):







  ד.  הזרם TI שחושב, מהווה על פי חוק קירכהוף לזרמים, את סכום הזרמים דרך כל אחד מן התאים. לכן זרם כל תא יחושב כך:



















  תרגיל דוגמה 7

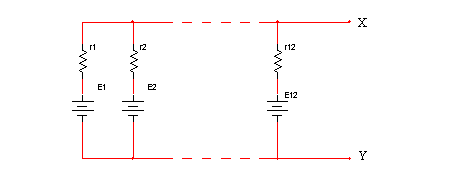

  נתונים 12 תאים זהים המחוברים במקביל כמתואר באיור 4.14:







  איור 4.14







  בין הנקודות X ו- Y נמדד מתח של 20V (בריקם – ללא עומס).

  מחברים עומס בין הנקודות X ל - Y אשר צורך זרם בשיעור 2A בהספק של 36W, במשך 3 שעות (לאחר זמן זה, לתאים לא הייתה יכולת לספק אנרגיה).



  חשבו את:

  א.      התנגדות העומס.

  ב.     נתוני כל תא יחיד (כא"מ, התנגדות פנימית וקיבול).





  פתרון תרגיל דוגמה 7

  א.  נחשב תחילה את מאפייני התא השקול (כא"מ, התנגדות פנימית וקיבול)





  הכא"מ של התא השקול שווה למתח ההדקים בריקם:







  ההתנגדות הפנימית של התא השקול תחושב כך:







  את הקיבול של התא השקול נחשב כך:










  נסרטט את הסוללה השקולה עם העומס שמחובר:






















  חישוב גודל העומס RL:



















  ב.    נחשב תחילה את ההתנגדות הפנימית השקולה:






















  את נתוניו של תא יחיד נחשב תוך התייחסות לתכונות חיבור תאים זהים במקביל:
