קורס בתורת החשמל מאת יוסי יאשי

6.3.2 מציאת זרמים במעגל המקורי – שלב ההרכבה

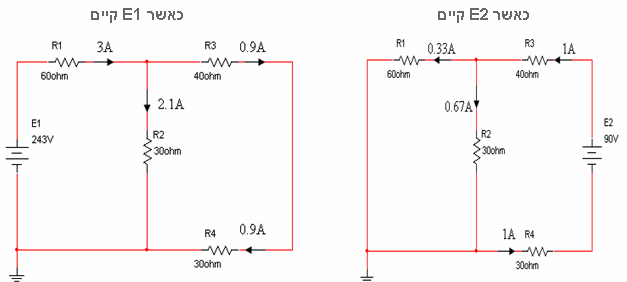

• בשלב זה יש לבצע הרכבה בין התוצאות שהתקבלו לשם מציאת הזרמים האמיתיים במעגל המקורי. לשם כך נתבונן בשני המעגלים הפתורים:







  איור 6.17                                                   איור 6.18




  חישוב הזרמים האמיתיים על ידי חיבור אלגברי של זרמי הנגדים – באותו כיוון מחברים, כיוונים הפוכים מחסרים (גדול פחות קטן):





  אפשר לקבוע את כיווני החיצים

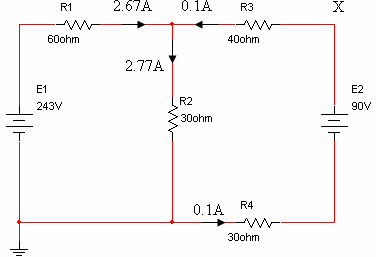

  נסמן זרמים אמיתיים אלה על המעגל המקורי שבאיור 6.14 :










  לפני ביצוע סעיפי השאלה, אפשר לבדוק על פי חוק הזרמים של קירכהוף שאכן אין סתירה בתוצאות שהתקבלו:










  א.   זרם דרך כל נגד וכיוון מופיע גם על המעגל המקורי וגם בשלב ההרכבה.



  ב.   חישוב הספק בנגד R3:










  ג.   פוטנציאל המתח בנקודה X הוא ביחס לאדמה. לכן נבחר מסלול לאיסוף מתחים מנקודה X לאדמה:
