קורס בתורת החשמל מאת יוסי יאשי

תרגול חלק ב

• תרגיל דוגמה 5

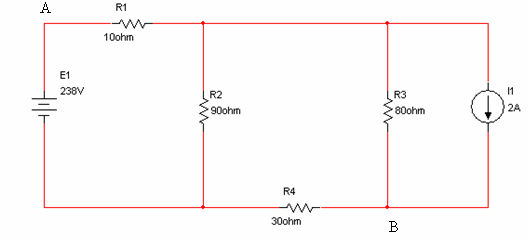

  הנגדים R3 ו- R1 מהווים התנגדויות פנימיות של מקורות האנרגיה במעגל שבאיור 6.19.







   איור 6.19




  חשבו את:

  א.      זרם דרך הנגד R4 וכיוונו

  ב.       הספק כולל הנצרך על ידי הנגדים במעגל

  ג.       נצילות המעגל



  פתרון תרגיל דוגמה 5

  נבדוק מהי התרומה של כל אחד ממקורות האנרגיה על נגדי המעגל.

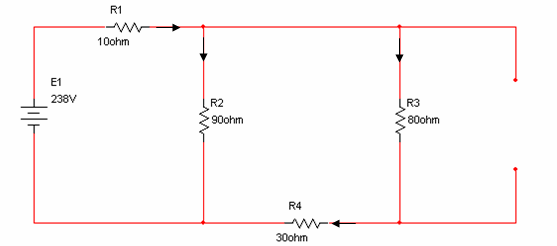

  1.   מציאת זרמים במעגל עבור מקור המתח E1



  ‫
