• 6.11 משפט נורטון

    • (Norton's theorem)


      ראינו בסעיף 6.6 של פרק זה, שלצורך חישוב המתח בין שני הדקים של רשת סבוכה, אפשר להשתמש במשפט תבנין המאפשר להחליף רשת חשמלית לינארית פעילה (הכוללת מקורות אנרגיה), בעלת שני הדקים A ו- B ברשת תבנין טורית הכוללת מקור מתח יחיד הנקרא בשם "מתח תבנין", בטור עם התנגדות הקרויה "התנגדות תבנין".

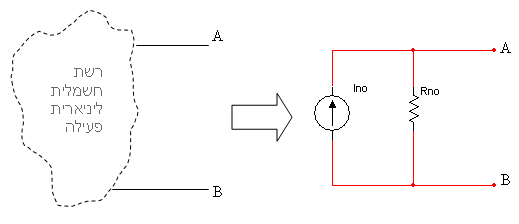

      באופן דומה, באמצעות משפט נורטון אפשר להחליף רשת חשמלית לינארית פעילה (הכוללת מקורות אנרגיה),  בעלת שני הדקים A ו- B ברשת נורטון מקבילית הכוללת מקור זרם יחיד הנקרא בשם "זרם נורטון", במקביל לנגד בעל התנגדות הנקראת בשם "התנגדות נורטון" ראו איור 6.74.



      איור 6.74



      מטרת משפט נורטון היא להגיע לרשת המקבילית (רשת נורטון). שימוש במשפט זה כולל שלושה שלבים:

      א.    חישוב התנגדות נורטון RNO

      ב.    חישוב זרם נורטון  INO

      ג.      סרטוט רשת נורטון



      את שלושת שלבים אלה נסביר בהסתמך על תרגיל דוגמה 18.
