קורס בתורת החשמל מאת יוסי יאשי

תרגול

• תרגיל דוגמה 8




  באיור 7.22 נתון מטען נקודתי







  איור 7.22







  חשבו את:

  א. הפוטנציאל בנקודות X ו- Y;

  ב. הפרש הפוטנציאלים YXU.







  פתרון תרגיל דוגמה 8

  א. חישוב הפוטנציאל בכל אחת מן הנקודות יהיה על פי הנוסחה:










  ב. הפרש הפוטנציאלים בין הנקודות Y ל- X :







  תרגיל דוגמה 9

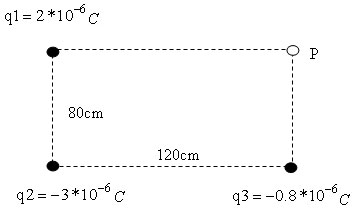

  שלושה מטענים נקודתיים מצויים במרחב כמתואר באיור 7.23:










  איור 7.23




  חשבו את הפוטנציאל החשמלי בנקודה P.

  פתרון תרגיל דוגמה 9

  נבדוק מהי התרומה של כל מטען לפוטנציאל בנקודה P. לשם כך, עלינו לדעת מהו המרחק של כל אחד מן המטענים עד לנקודה P.










  כעת נסכם את התוצאות שהתקבלו:




























  נחשב את הפוטנציאל בנקודה P על ידי כל אחד מן המטענים:
