קורס בתורת החשמל מאת יוסי יאשי

תרגול

• תרגיל דוגמה 14

  נתון קבל גלילי שאורכו 15 ס"מ. הרדיוס הפנימי בקבל 3.5 ס"מ. עובי הדיאלקטרן  1.5 מ"מ והוא בעל קבוע דיאלקטרי יחסי  20=re שבו את קיבול הקבל.




  פתרון תרגיל דוגמה 14

  תחילה נרכז את כל נתוני השאלה:










  עובי הדיאלקטרן הוא 1.5 מ"מ, כלומר הרדיוס החיצוני R שווה לעובי זה בתוספת הרדיוס הפנימי (ראו סרטוט קבל גלילי).

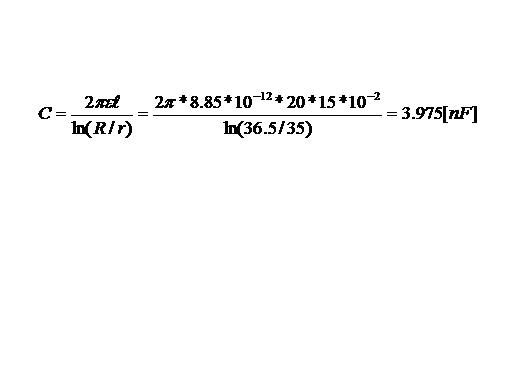

  כעת נשתמש בנוסחת הקיבול 7.10:
