7.7.2 השפעת רכיבי המעגל על קצב הטעינה
(The influence of the circuit components on the charging rate)
מהגדרת קבוע הזמן אפשר להבין שגודל הרכיבים משפיע על קצב הטעינה. ככל שרכיבי המעגל יהיו גדולים יותר, כן קבוע הזמן יגדל ולכן לקבל יידרש יותר זמן להיטען עד למתח המרבי.
שימו לב! שינוי ערכי הרכיבים משנה את קצב הטעינה, אך לא את המתח המרבי שאליו הקבל יכול להיטען.

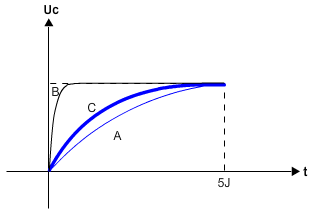

נתון גרף בעל שלושה מצבים שונים שהתקבלו משינוי ערכי הנגדים. קבעו איזה עקום התקבל בעבור הנגד הגדול ביותר ואיזה בעבור הנגד הקטן ביותר.
