7.7.4 ניתוח מעגלים הכוללים נגדים וקבלים במצב המתמיד
(Analysis of circuits containing steady-state resistors and capacitors)
כפי שראינו קודם לכן, אפשר להתייחס לקבל טעון, במעגלי זרם ישר, כאל נתק עם סיום תופעת המעבר. על כן, לצורך חישוב מתחים וזרמים במעגלים המשלבים קבלים אפשר, כעבור זמן רב, להתייחס אליהם כאל נתק במקום הימצאותם.
תרגיל דוגמה 31

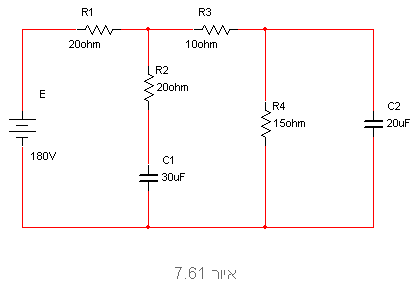

נתון המעגל שבאיור 7.61
חשבו את:
א. ההספק הנמסר על ידי מקור המתח, במצב המתמיד (אחרי זמן רב);
ב. אנרגיה הנאגרת בכל אחד מקבלי המעגל.
פתרון תרגיל דוגמה 31

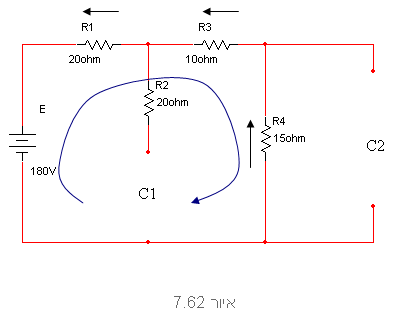

הקבלים במעגל מהווים נתק כעבור זמן רב, לכן המעגל כמו באיור 7.62:
א. דרך הנגד R2 לא עובר זרם ולכן:

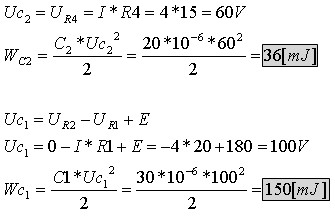

ב. כדי לחשב את האנרגיה בכל אחד מן הקבלים נבדוק את המתח שנופל על כל אחד מהם.
