• 10.6 חיבור קבל למקור מתח חילופין

    • (Adding a capacitor to an alternating voltage source)


      כשנחבר קבל למקור מתח חילופין סינוסואידלי יעבור דרכו זרם סינוסואידלי שיקדים את המתח על פניו ב- 90°, כלומר בקבל הזרם מקדים את המתח ב- 90°.

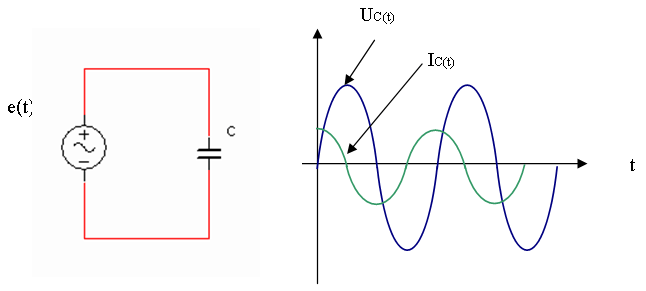

      איור 10.48



      כדי להסביר את צורות הגלים שבאיור 10.48 נתאר את המתח על הקבל כתלות בזמן:



      ניזכר במשוואת הקשר שבין הזרם למתח בקבל:

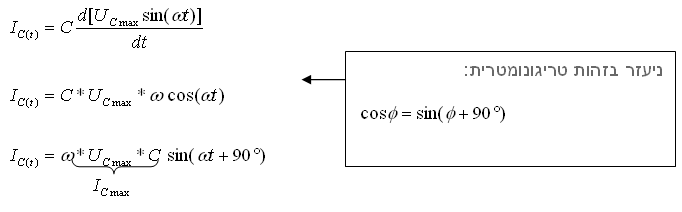

      נגזור את המתח על הקבל לפי הזמן t:






      מכאן  אפשר לראות שהמופע של הזרם דרך הקבל שווה 90°, כלומר הזרם מקדים את המתח עליו ב- 90°
