11.2.2 מעגל RC טורי
(RC series circuits)

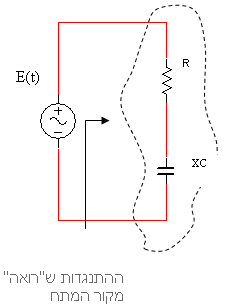

במעגל זה אל מקור המתח החילופין מחוברים נגד בטור עם קבל כמתואר באיור 11.11
איור 11.11
את עכבה
של המעגל שבאיור 11.11 נחשב
כמתואר בנוסחה 11.4.
(11.4)
העכבה
מציגה התנגדות במישור המרוכב ולכן
העכבה שרואה מקור המתח, נקראת גם בשם עכבת
המעגל והיא מתארת את היחס בין פאזור מתח המקור ובין פאזור זרם
המקור - יחידות העכבה [
].
