12.2 מעגל תהודה טורי בזרם חילופין

• (Series resonant circuit in AC)




  במעגל תהודה, תדר מקור האנרגיה שווה לתדר התנודות הטבעיות של המעגל. מעגל חשמלי יכול להימצא בתהודה רק אם הוא מכיל לפחות קבל אחד והשראות אחת, שכן להם יחדיו יש תדר הקובע את תדר התנודות הטבעיות של המעגל. במצב של תהודה מתח המקור וזרם המקור יהיו באותו מופע - אופי התנגדותי. כלומר, מקור האנרגיה לא "ירגיש" בקיומם.

  נתבונן במעגל RLC טורי בזרם חילופין כפי שמתואר באיור 12.5.







  איור 12.5




  נבדוק כיצד שינוי תדר המקור ישפיע על ההתנגדויות השונות במעגל:

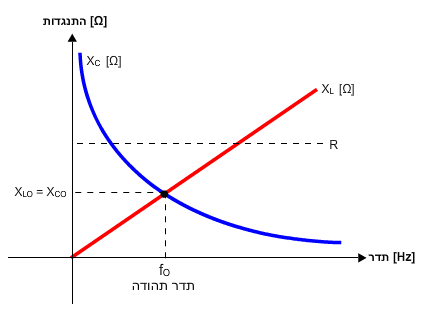

  באיור 12.6 נציג על גבי אופיין אחד את כל ההתנגדויות במעגל כתלות בתדר.







  איור 12.6







  אפשר לראות כי יש במעגל תדר שבו היגב הסליל והיגב הקבל שווים בגודלם. בעבור תדר זה ההיגב השקול של הסליל והקבל מתאפס ומתקבל מעגל בעל אופי התנגדותי. לתדר הזה קוראים בשם תדר תהודה fo  של המעגל הטורי, והוא בעל משמעויות רבות במעגלים חשמליים.

  הערה: תדר תהודה אינו מוגדר כתדר שבו היגב הסליל במעגל שווה להיגב הקבל.

  הגדרה זו נכונה למעגלים מסוימים, כמו מעגלי תהודה טוריים. ההגדרה הכללית לתדר תהודה היא תדר השווה לתדר התנודות הטבעיות של המעגל. בתדר התהודה במעגלי זרם חילופין אין הפרש מופע בין המתח ובין זרם המקור, מקור האנרגיה אינו "מרגיש" את הקבל ואת הסליל שמחוברים במעגל.
